Для создания надежной связи между устройствами управления в системах сигнализации и распределения сигнала применяется специальный многожильный сигнально-блокировочный кабель. Жилы таких кабелей выполнены из меди и изолированы полиэтиленовой оболочкой.
Сигнально-блокировочные кабели используются в электрических системах с номинальным переменным напряжением до 380 В или постоянным напряжением до 700 В, при температуре окружающей среды от -50 °C до +60 °C для кабелей в полиэтиленовой оболочке, и от -40 °C до +60 °C для кабелей в оболочке из поливинхлоридного пластиката.
Такие кабели могут эксплуатироваться в технологических помещениях атомных станций, в составе железнодорожной сигнализации, в открытых и закрытых каналах инженерных сооружений и аэропортов.
Например, кабель СБВБбШвнг(А)-LS предназначен для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности в районах, характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.

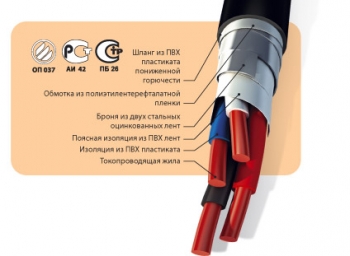

В СБВБбШвнг(А)-LS токопроводящая жила, в зависимости от маркировки кабеля имеет диаметр 0,9 или 1 мм. Изоляционный слой полиэтилена толщиной 0,45 мм. Кроме того, кабель усилен поясной изоляцией, выполненной при помощи полиэтилентерефталатновой оболочки и экранирован алюминиевой или алюмополимерной лентой. Для надежной прокладки в открытых каналах, кабель бронирован оцинкованной сталью и покрыт поливинилхлоридным пластикатом пониженной пожароопасности (индекс «нг- LS»).
Сердечник кабеля строится на основе изолированных пар жил, число которых может составлять: 1, 3, 4, 7, 10, 12, 14, 19, 24, 27, 30.
Срок службы таких кабелей составляет более 10 лет, а гарантийный срок эксплуатации до 5 лет в зависимости от производителя.
В зависимости от маркировки сигнально-блокировочные кабели можно разделить на следующие группы:
Марка кабеля |
Оболочка П - полиэтилен В - ПВХ-пластикат |
Защитный покров |
СБВГ |
В |
отсутствует |
СБВБГ |
В |
БГ |
СББбШв |
В |
БбШв |
СББбШп |
В |
БбШп |
СБПБ |
П |
Б |
СБПБГ |
П |
БГ |
СБПу |
П утолщенная |
отсутствует |
При необходимости прокладки кабеля в земле (траншейным способом) рекомендуется применять кабели марок СББбШВ, СБПБ, СБПу, для прокладки на воздухе подойдут кабели остальных марок.
