Кабельные ролики используются при прокладке кабеля, помещения его в кабель-каналы, формирования маршрута. С помощью данных приспособлений упрощается процесс протяжения линий кабеля на поворотах и соединения лотков. Также ролики для прокладки кабеля сводят к минимуму возможность повреждения изоляции кабелей, снижают их сопротивление. Устройства применяются и в подземной, и в воздушной прокладке кабеля, осуществляемой при монтажных, строительных и такелажных работах.
Виды кабельных роликов
Классификация роликов осуществляется по принципу действия:

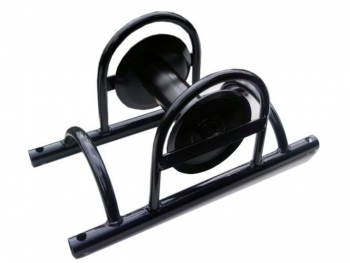

- Прямые ролики для прокладки кабеля. Такие устройства применяются, как правило, при прокладке линий, имеющих сравнительно большую длину. Материалом для изготовления служит оцинкованная сталь. Несмотря на то что сами обладают относительно небольшим весом, выдерживают нагрузку в два центнера.
- Угловые кабельные ролики. Используются для избежания трения и последующего разрыва и предназначены для угловых креплений (колодцев, люков). Они также производятся из оцинкованной стали. Обладают большим весом (10 кг) и способны выдержать нагрузку до 3 центнеров.
- Линейные ролики. Предназначены для протяжки кабелей значительной толщины в траншеях. Обладает дополнительными защитными свойствами колеса, способствующими снижению тяговых усилий.
Особенности конструкции
Основными составляющими элементами прямых приспособлений является консоль и валок, устанавливаемый на грязезащищенный подшипник, который устанавливается в стальной раме. Для того чтобы исключить спадание кабеля валок оборудуют высокими ребрами. Винтовые прижимы надежно удерживают ролики в кабельной конструкции. Угловые ролики состоят из консоли и непосредственно роликов, двух вертикальных, которые направляют кабель, и одного горизонтального, служащего для поддержки кабеля. Для образования необходимого изгиба кабеля могут быть установлены несколько угловых роликов. Принцип крепления аналогичен прямым.
Преимуществом использования роликовых устройств при прокладке кабеля является плавность вращения, обеспечиваемая наличием подшипников. Это позволяет избежать разрывов кабеля и продлить срок службы кабельного оборудования. При обустройстве дополнительных дуг возможна прокладка кабеля в два уровня.
