Описание и технические характеристики
Размеры |
800х1000 (2000) х650мм |
Вес |
Около 250 кг |
Класс защиты |
IP54 |
Температура окружающего воздуха |
От 0 до +45º (работа)
От -10 до +60º (транспортировка) |
Влажность |
Максимум 90% |
Питание |
3-х фазное 400/380/440В, 50/60Гц |
Цифровые I/O |
40 входов/40 выходов (можно расширить до 1024/1024) |
Память |
60 000 шагов, 10 000 работ, 10 000 PLS инструкций |
Самодиагностика |
Систематизация серьезных/несущественных ошибок, вывод на экран |
Функции |
Функции контроля системы, внутренние эксплуатационные часы (таймер включения питания) |
Дисплей ошибок пользователя |
Сигналы ошибок с периферийный устройств |
Диагностика I/O |
Симулирование выходных сигналов |
Калибровка TCP (Центральной точки инструмента) |
Автоматическая калибровка инструмента |
MMTR (малое время ремонта) |
Менее 5 мин. |
Базовая комплектация
- Промышленный робот, тип Yaskawa MA2010 на тумбе
- Контроллер для управления всем комплексом, Yaskawa DX200
- Двухсторонний позиционер, тип Yaskawa VMS-400. Допустимая нагрузка 200 кг на каждую сторону. На каждой стороне крепится кондуктор Заказчика.
- Оборудование для дуговой сварки, Yaskawa
- Состоит из следующих компонентов: роботизированная сварочная горелка, кабель, держатель для горелки с датчиком защиты от столкновений, держатель для проволоки
- Устройство для подачи проволоки Yaskawa, закреплено на роботе
- Станция очистки горелки, тип Yaskawa TCS-D
- Станция для очистки горелки осуществляет: механическую очистку сопла горелки, продувку воздухом, подрезание проволоки и орошение маслом
- Источник питания для сварки, Yaskawa RL350
- Выносной пульт старта, перезагрузки и аварийной остановки
- Система безопасности, включая световые ворота. Механическое ограждение – забор – предоставляется Заказчиком.
|

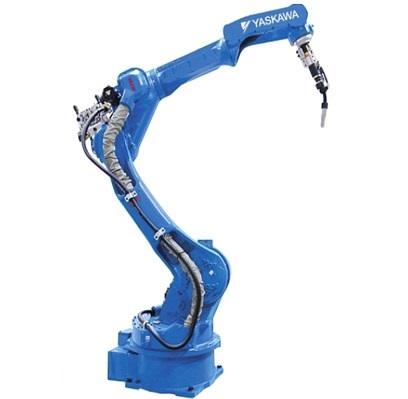

Промышленный робот MOTOMAN MA2010 на тумбе.
Скоростной промышленный робот нового поколения Motoman MA2010 специально разработан для применения в области дуговой сварки. Сварочная горелка находится в одной оси с рукой робота, что значительно увеличивает удобство подведения к изделию.
Эргономичный дизайн позволяет размещать робот в напольном, настенном и потолочном положениях в условиях дефицита пространства.
Любая сварочная горелка
Рабочий диапазон – 2010 мм
Возможно размещение кабелей внутри руки робота
|
|
Шкаф управления. Пульт управления в составе контроллера DX200. Русский язык меню. Кабеля между контроллером и роботом. Кабель пульта программирования. |
|
Сварочное оборудование дуговой сварки Motoweld RL350
Состоит из следующих компонентов:Полностью интегрируемый источник
Motoweld RL350, 350A при 60% ПВ,
сварочная плата сопряжения.
Установочный набор:
комплект кабелей (тыльная сторона)
Устройство подачи сварочной проволоки
Motoman-Motoweld
Cварочная горелка Motoman, установленная в
держателе с датчиком защиты от столкновений. |
|
Специализированный сварочный кабель AWK:
максимальный сварочный ток до 400А
предназначен для сварочной
проволоки от 0,8 до1,2мм/
Сварочная горелка, предназначена для сварочной проволоки от 0,8 до 1,2мм. Датчик столкновений в держателе горелки. |
|
Станция очистки горелки Yaskawa TCS-D.
Станция для очистки горелки осуществляет: механическую очистку сопла горелки, продувку воздухом, подрезание проволоки и орошение маслом.
Станция очистки закреплена на тумбе робота.
Очистка происходит в полностью автоматическом режиме.
|
|
|
|
