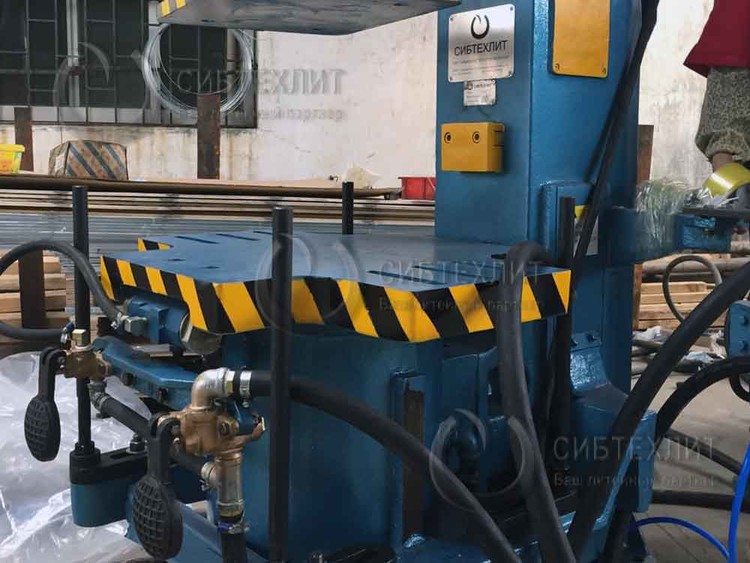

Формовочная машина используются для уплотнения песчано-глинис той смеси в литейных опоках. Подмодельная плита крепится к рабочему столу формовочной машины, после чего устанавливается опока (рамка). На рабочую поверхность модели наносится разделительное покрытие, после чего рамка наполняется формовочным составом на основе песчано-глинистой смеси. Уплотнение производится за счет встряхивания: рабочий стол понимается на установленную высоту, после чего падает. Цикл уплотнения – 10-20 ударов. Смесь значительно уплотняется в нижних частях, однако верхняя часть остается неуплотнённой. Окончательное уплотнение производится за счет прессования в поворотную траверсу машины.
Режим встряхивания отключается, поворотная траверса перемещается в рабочее положение, после чего запускается механизм прессования. Далее траверса возвращается в исходное положение, а стол машины опускается на стационарные штифты. Включается пневматический вибратор и происходит отделение полуформы от подмодельной плиты с получением точного отпечатка.
В литейных цехах машины, работающие по односторонней подмодельной плите работают в паре: на одной машине изготавливаются полуформы «верха» на другой полуформы «низа». Стоить особо выделить вариант безопочной формовки. При этом временные опоки, в которых происходит уплотнение смеси, снимаются с формовочного кома сразу после сборки, а периметр кома крепится съемным жакетом.
|
Параметры
|
FD-1
|
FD-2
|
FD-3
|
FD-4
|
|
Размеры опоки «в свету», мм
|
600х400х200
|
700х500х250
|
800х600х350
|
1000х800х300
|
|
Размер рабочего стола, мм
|
600х460
|
700х575
|
800х680
|
1000х800
|
|
Грузоподъемность, кг
|
200
|
300
|
500
|
1000
|
|
Усилие прессования, кг
|
3000
|
4300
|
6300
|
9600
|
|
Давление сжатого воздуха, МПа
|
0,56
|
0,56
|
0,56
|
0,56
|
|
Расход сжатого воздуха, м3/съем
|
0,2
|
0,3
|
0,4
|
0,5
|
|
Диаметр пневмовибратора, мм
|
25
|
30
|
30
|
30
|
|
Габаритные размеры, мм
|
690х830х1430
|
885х1070х1550
|
930х1230х1780
|
1025х1710х2140
|
|
Вес машины, кг
|
850
|
890
|
1300
|
2300
|
