Токарные патроны и кулачки: типы, посадка на шпиндель и подготовка к ремонту

Патрон — зажимное приспособление на переднем конце шпинделя, удерживающее заготовку при обработке. От состояния патрона и кулачков напрямую зависит точность центрирования заготовки, а значит и точность получаемой детали. На токарных станках применяются разные типы патронов под разные задачи — от быстрой центровой установки круглой заготовки до точного зажима детали сложной формы. Ниже — основные типы патронов и кулачков, способы посадки на шпиндель и типичные признаки износа, определяющие необходимость ремонта.

Основные типы токарных патронов

Краткий ответ. Наиболее распространены трёхкулачковые самоцентрирующие патроны для быстрой установки круглых и шестигранных заготовок, четырёхкулачковые патроны с независимым перемещением каждого кулачка для несимметричных деталей, цанговые патроны для точного зажима заготовок стабильного диаметра и поводковые патроны для передачи вращения детали, установленной в центрах.

Трёхкулачковый патрон — самый универсальный и массовый тип: спирально-реечный механизм связывает все три кулачка одним диском, поэтому они всегда сходятся к центру одновременно и равномерно, что обеспечивает автоматическое центрирование без выверки заготовки по индикатору. Четырёхкулачковый патрон такого автоматического центрирования не даёт — каждый кулачок перемещается своим винтом независимо, поэтому заготовку выверяют по индикатору вручную, зато патрон позволяет закрепить деталь с намеренным смещением оси или сложной несимметричной формы.

Посадка патрона на шпиндель станка

Краткий ответ. Патрон крепится на переднем конце шпинделя одним из типовых способов: фланцевым креплением по ответному фланцу шпинделя, резьбовой посадкой на резьбовой конец шпинделя или через переходную планшайбу.

Фланцевое крепление (например, по типу ответного фланца с направляющим пояском и креплением винтами или байонетным замком) — наиболее распространённый способ на современных станках, поскольку обеспечивает точное и повторяемое базирование патрона относительно оси шпинделя при каждой установке. Резьбовая посадка патрона непосредственно на резьбовой конец шпинделя — более простое решение, применявшееся на станках старых конструкций, но требующее внимания к направлению резьбы и осторожности при резком реверсе вращения на невыключенном приводе, поскольку избыточный крутящий момент в определённом направлении может отвернуть патрон со шпинделя. Переходная планшайба используется, когда посадочный узел патрона не совпадает напрямую с фланцем конкретного шпинделя — она крепится к шпинделю по одному стандарту, а патрон к планшайбе — по другому.

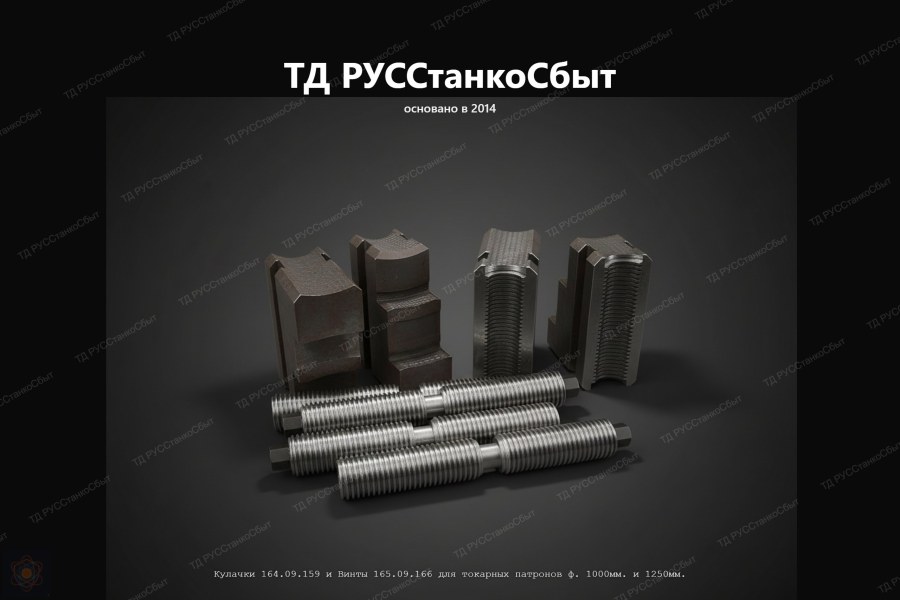

Типы кулачков и их конструкция

Краткий ответ. Кулачки бывают закалёнными (для многократной установки заготовок без последующей доработки рабочей поверхности) и сырыми (растачиваемыми под конкретный диаметр заготовки перед точной установкой), а также цельными или накладными, крепящимися к базовому кулачку сменными сухарями.

Закалённые кулачки применяются там, где заготовка устанавливается по уже готовой поверхности и не требует индивидуальной доработки зажимных поверхностей кулачка — их твёрдая рабочая поверхность дольше сохраняет геометрию при многократном использовании. Сырые (незакалённые) кулачки, напротив, растачиваются непосредственно перед установкой партии заготовок конкретного диаметра — это даёт максимальную концентричность зажима именно под данную операцию за счёт того, что зажимная поверхность кулачка обрабатывается уже в собранном на патроне состоянии. Накладные кулачки — конструкция из двух частей: базового кулачка, постоянно закреплённого в пазу патрона, и сменной накладки (сухаря), которую можно многократно перетачивать или заменять по мере износа рабочей поверхности, не трогая базовую часть.

Типичные признаки износа, требующие ремонта

Краткий ответ. Основные признаки, указывающие на необходимость ремонта или замены — потеря точности центрирования заготовки, увеличенный люфт кулачков в направляющих пазах патрона и выработка резьбы спирального диска или регулировочных винтов.

Потеря точности центрирования проявляется биением заготовки при контрольном измерении индикатором сразу после зажима в патроне — если биение превышает норму даже на калиброванной заготовке и заведомо исправном патроне, причина обычно в износе спирально-реечного механизма или направляющих пазов кулачков. Люфт кулачка в направляющем пазу корпуса патрона ощущается покачиванием кулачка при попытке сдвинуть его руками в незажатом состоянии — это результат постепенной выработки сопрягаемых поверхностей паза и кулачка при длительной эксплуатации. Выработка резьбы спирального диска трёхкулачкового патрона или ходовых винтов независимых кулачков четырёхкулачкового патрона снижает усилие зажима и повторяемость положения кулачков от установки к установке, что требует ремонта механизма, а не только замены самих кулачков.

Как заказать патрон или кулачки

Краткий ответ. Для заказа патрона или комплекта кулачков нужен типоразмер (диаметр патрона), тип посадки на шпиндель конкретного станка и тип кулачков (закалённые или сырые, цельные или накладные с сухарями).

Муфты, соединяющие привод шпинделя с валом, вращающим патрон, разобраны в статье «Муфты станочные: типы, назначение, подбор». Порядок заказа детали по шифру или типоразмеру — в статье «Как заказать запчасть по шифру», изготовление кулачков или элементов механизма патрона по чертежу или образцу при отсутствии готовой позиции в каталоге — в статье «Изготовление деталей по чертежу и образцу».

Подобрать деталь: https://td-rss.ru/catalog · https://td-rss.ru/contacts

Заказ и поставка

Поставка запчастей для токарных станков из Москвы и Рязани.

Номенклатура: валы, вал-рейки, вал-шестерни, ходовые винты, гайки маточные, диски фрикционные, зубчатые и конические колёса, червячные пары, обгонные и фрикционные муфты, шкивы, электромуфты, ШВП, резцедержатели, револьверные головки, оснастка для патронов.

Модели: 1М63, 1М63Н, 163, ДИП-300, 1Н65, 16К20, 16К40, 1К62, РТ983, 1П756ДФ3, РТ117, РТ817, 16М30Ф3, РТ301, UBB112 и другие.

- Email: zakaz@td-rss.ru

- Сайт: https://td-rss.ru

Поставка — ТД РУССтанкоСбыт.

Частые вопросы

Чем трёхкулачковый патрон отличается от четырёхкулачкового?

Трёхкулачковый патрон центрирует заготовку автоматически через спирально-реечный механизм, четырёхкулачковый требует ручной выверки по индикатору, но позволяет зажимать несимметричные детали.

Что такое сырые кулачки и зачем они нужны?

Незакалённые кулачки, которые растачивают непосредственно перед установкой партии заготовок конкретного диаметра для максимальной концентричности зажима именно под эту операцию.

Как патрон крепится на шпинделе станка?

Фланцевым креплением по ответному фланцу шпинделя, резьбовой посадкой на резьбовой конец шпинделя или через переходную планшайбу.

Какой главный признак износа патрона?

Потеря точности центрирования заготовки — проверяется биением по индикатору сразу после зажима в патроне.

Зачем нужны накладные кулачки с сухарями вместо цельных?

Сменную накладку можно многократно перетачивать или заменять по мере износа, не трогая базовую часть кулачка, постоянно закреплённую в пазу патрона.

Почему резьбовая посадка патрона считается менее удобной, чем фланцевая?

Она требует внимания к направлению резьбы и осторожности при резком реверсе вращения — избыточный момент в определённом направлении может отвернуть патрон со шпинделя.

Что вызывает люфт кулачка в патроне?

Постепенная выработка сопрягаемых поверхностей направляющего паза корпуса и самого кулачка при длительной эксплуатации.

Как заказать кулачки или патрон целиком?

По типоразмеру патрона, типу посадки на шпиндель конкретного станка и типу кулачков — порядок оформления заявки описан в статье «Как заказать запчасть по шифру».
