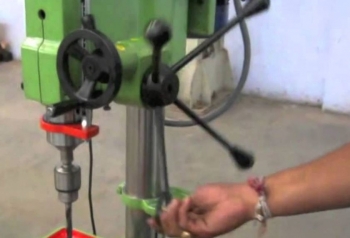

Настольный сверлильный станок относится к группе вертикально-сверлильных станков, особенность конструкции которых заключается в вертикально расположенном шпинделе и настольном варианте установки. Настольно – сверлильные станки достаточно компактны.
Конструкция таких станков проста и имеет следующие основные узлы:
- Шпиндельная бабка, в которой установлен шпиндель и механизм подъёма для обеспечения осевого перемещения бабки по колонне, благодаря наличию реечной передачи.
- Колонна станка, установленная на настольной плите и закреплённая с помощью кронштейна и болтовых соединений.
- Шпиндельный узел, установленный в шпиндельной бабке. Подача шпинделя осуществляется вручную с помощью рукоятки, валика и гильзы с рейкой.
- Привод станка от электродвигателя посредством клиноременной передачи на шпиндель.
- Органы управления станком.
Режущий инструмент устанавливается и крепится в сверлильном патроне, который насаживается на шпиндель станка. Снятие патрона с инструментом с конуса шпинделя осуществляется специальной гайкой на шпинделе.
Настольно - сверлильные станки предназначены для выполнения операций сверления, растачивания, зенкерования, развёртывания, нарезки резьбы как сквозных, так и глухих отверстий. Станки используют для обработки по металлу, пластмассе, дереву и в зависимости от модели могут обрабатывать отверстия диаметром до 31мм.
Станки данной группы имеют широкое применение, как в промышленности, так и в частных хозяйствах. Отличительной особенностью данной группы станков является простота эксплуатации, небольшие размеры оборудования и достаточно высокая эргономичность. В связи с небольшим весом настольно - сверлильных станков и компактными габаритами, их можно легко устанавливать и переустанавливать в любое удобное для вас место. Настольный сверлильный станок достаточно универсальное оборудование. Станки этой группы обеспечиваю эффективную работу, и имеют высокую степень надёжности в эксплуатации.
