Компрессоры, которые имеют невысокую степень сжатия рабочего вещества, но достаточно большую производительность называют воздуходувками. Они широко применяются в тех областях, где необходимо создавать вакуум либо невысокое давление. Одним из самых распространённых видов таких компрессоров является воздуходувка типа «roots», изобретенная в далеком 1860 году братьями с фамилией Рутс (отсюда и название). Изначальная конструкция устройства довольно сильно изменилась, но принцип действия остался таким же.

Устройство и принцип работы воздуходувок Рутс

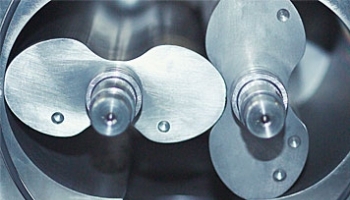

Простейшая воздуходувка представляет собой герметичный корпус, к которому подведены два патрубка: впускной и выпускной. Внутри корпуса расположены 2 ротора с лопастями, которых бывает две или три. Эти роторы синхронно вращаются навстречу друг другу и захватывают лопастями рабочую среду из подводящего патрубка и за счет вращения переносят ее к отводному (нагнетательному патрубку). Вращательное движение передается через рабочий вал либо ременную передачу с асинхронного электродвигателя. Чтобы лопасти не соприкасались, между ними предусмотрен небольшой зазор, а синхронность вращения роторов обеспечивается их постоянным сцеплением между собой посредством шестерней. Давление создается в отводящем патрубке.

Преимущества воздуходувок «roots»

Многие компрессорные установки при работе потребляют большое количество масла для предотвращения трения взаимодействующих друг с другом деталей. В отличие от других компрессоров воздуходувки Рутс не требуют подачи масла в рабочую полость. Масло необходимо только для опорных подшипников и синхронизирующей шестерни.

Помимо отсутствия масла в камере сжатия, воздуходувки типа «roots» обладают следующими преимуществами:

• достаточно высокая частота вращения роторов;
• отсутствие дисбаланса, нет соприкосновения роторов, а значит – нет трения;
• большая производительность.

Вышеперечисленные достоинства позволяют успешно применять Рутс для перекачивания взрывоопасных, токсичных и агрессивных сред.
