Классификация гидрораспределителей по типу запорно-регулирующего элемента

Ирина Лисичкина21 января 2019 time 18:43источник: STEELLANDраздел:Главная Статьи Дайджест

Наиболее часто в промышленности применяются золотниковые распределители

  • РАЗМЕР ШРИФТА
  • просмотровсегодня: 2 всего: 230
  • комментариев: 0добавить комментарий

Основное назначение гидрораспределителя, как видно из названия, это перераспределение жидкости в гидросистеме от насосной станции к потребителям (гидромоторам, гидроцилиндрам). Конструктивно подразделяются по типу запорно-регулирующего элемента на:

  • золотниковые,
  • крановые,
  • клапанные,
  • струйные,
  • тип «сопло-заслонка».

Компания ООО «ГидроСервис-М» предлагает купить гидрораспределитель в украине любого из вышеперечисленных типов.

Золотниковые распределители

Наиболее часто в промышленности применяются золотниковые распределители. Принцип действия которых основан на перемещении золотника в корпусе гидрораспределителя. Золотник представляет собой плунжер с кольцевыми канавками. В зависимости от положения плунжера происходит различная комбинация соединения каналов между собой. Существует множество комбинации подключения каналов. Данные комбинации всегда зашифровываются в обозначении гидрораспределителя и называются схемой гидрораспределителя. Схема также должна быть указана на корпусе распределителя или на прикрепленном к нему шильдике.

Группы золотниковых гидрораспределителей

1. По способу управления:

  • с ручным,
  • с механическим,
  • с гидравлическим,
  • с электрическим управлением. Различаются по напряжению подводимого сигнала.

Возможен комбинированный способ управления.

2. По фиксации нейтрального положения. Гидрораспределители с фиксацией возвращаются в исходное положение при снятии сигнала управления.

3. По условному проходу, например, Dy6, Dy10 и т.д. Естественно, чем больше условный проход, тем больший расход способен пропустить через себя гидрораспределитель.

4. По количеству внешних линий.

5. По количеству позиций запорно-регулирующего элемента.

Всю эту информацию также можно узнать по схеме гидрораспределителя.

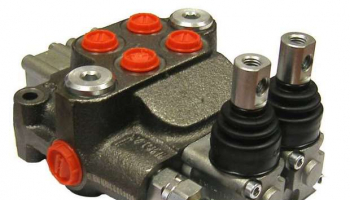

Гидрораспределители с несколькими золотниками

Гидрораспределители могут выпускаться и с несколькими золотниками. В этом случае они делятся на моноблочные (золотники размещены в монолитном корпусе) и секционные, имеющие более широкие возможности по управлению, в зависимости от набора секций.
