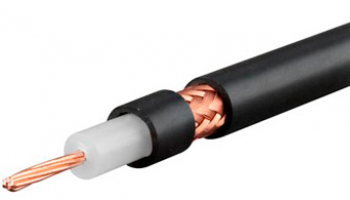

Радиочастотный кабель – самое распространенное средство передачи высокочастотных сигналов (цифровых, видео- и радиосигналов и т.п.). Состоит из нескольких коаксикальных пар, каждая из которых представлена двумя цилиндрами, вложенными друг в друга, каждый из которых заизолирован внешней оболочкой из определенного материала.
Принцип передачи сигнала любой разновидности радиочастотного кабеля заключается в том, что по внутреннему цилиндру передается сигнал, а внешний цилиндр защищает от электромагнитных помех и одновременно заземляет кабель.
Типы радиочастотных кабелей
Выбирая радиочастотный кабель в Казани, равно как и любом другом городе, обратите внимание, что существует несколько разновидностей:
- фидерные – радиочастотый кабель с армированными соединителями, который предназначен для передачи сигнала от его источника к антенне без изменений;
- коаксиальные – электрокабель, включающий в себя центральный проводник и экран, которые располагаются в нем совместно и выполняющий функцию передачи сигналов высоких частот;
- антенные - волновод, по которому распространяется радиосигнал высокой частоты между центральной жилой и внешним экраном;
- соединительные – служат для соединения антенн с приемниками, разчных установок и устройств, работающих на частоте белее 1МГц.
По конструктивным особенностям радиочастотные кабели разделяют на:
1. Коаксиальные
Гибкие – самоая слабая разновиджность в плане передачи сигнала (работает только до 50 метров), но при этом самая прочная на изгиб – на одном отрезке может быть до 50 тысяч витков с сохранением качества передачи сигнала. Экраном служит оплетка из тонких проволок.
Полугибкие увеличивают степень экранирования и снижают электрическое сопротивление. Жилы защищены фольгированным экраном, на который накладывается оплетка. Степень затухания очень низкая, но за счет уменьшения гибкости допускается до 100 перегибов.
Полужесткие с пропаянной оплеткой, работают в диапазоне частот до 40ГГц.
Жесткие называют «стандартный Ethernet», поскольку он был первым типом кабеля, применяемым в Ethernet. Медная жила самая толстая в линейке.
2. Симметричные (двухпроводниковые)
Жилы радиочастотных симметричных кабелей изготовляют из медной, посеребренной медной или посеребренной биметаллической (сталемедной) проволоки. В основном выпускают однопроволочными. Более прочный вариант - семипроволочные.
3. Спиральные (коаксиальный кабель, спиральный проводник)
Это кабели задержки. Для повышения индуктивности внутреннего проводника кабелей задержки производят спиральным, намотанным на сердечник из полиэтилена диаметром 7,0±0,2 мм способом. Полиэтилен сплошной, накладывается на стеклонить диаметром 1,2 мм.
Основной диаметр радиочастотного кабеля от 0,2 мм до 250 мм. Кабель с самым малым диаметром используют для передачи в сантиметровом волновом диапазоне, с максимальным - для передачи сигналов частотой до 500 МГц и импульсной мощностью до 1,25 МВт.http://svyaz-store.ru/kabeli-radiochastotnie
