Изготовлены Токарно - винторезные станки (1Н65, 1М65, 165, ДИП500) РМЦ 5000мм.

Дмитрий Алексеев06 ноября 2019 time 07:02 раздел:Главная Пресс-релизы

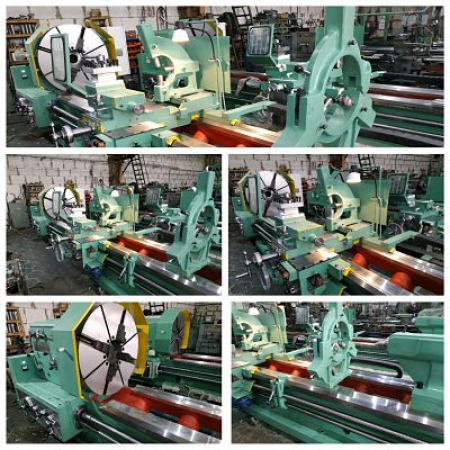

Токарно - винторезный станок (1Н65, 1М65, 165, ДИП500) РМЦ 5000мм.

  предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.


  • Размер шрифта
  • просмотровсегодня: 3 всего: 225
  • комментариев: 0добавить комментарий
Изготовлены Токарно - винторезные станки (1Н65, 1М65, 165, ДИП500) РМЦ 5000мм.

Токарно - винторезный станок (1Н65, 1М65, 165, ДИП500) РМЦ 5000мм.

  предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.


ОСОБЕННОСТИ КОНСТРУКЦИИ:

  • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО мод. 1Н65 (1М65)

Наименование параметров

1Н65 (1М65)

  Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:

над суппортом, мм

650

над выемкой в станине, мм

1400*

Наибольшая длина обрабатываемой заготовки, мм

1000, 3000, 5000, 6000, 8000, 10000, 12000

Длина выемки в станине от зеркала патрона, мм

390

Размер конца шпинделя передней бабки по DIN

2-15М

Количество ступеней частот вращения шпинделя

24

Диаметр цилиндрического отверстия в шпинделе, мм

128

Пределы частот вращения шпинделя, об/мин

5 – 500

Пределы рабочих подач, мм/об.:

продольных, мм/об

0,06 - 2,42
(0,6 - 19,36***)

поперечных, мм/об

0,022 - 0,88
(0,022 - 7,04***)

резцовых салазок, мм/об

0,022 - 0,88
(0,022 - 7,04***)

Пределы шагов нарезаемых резьб:

метрических, мм

1 – 96

дюймовых, ниток/дюйм

24 - 0,25

модульных, модуль

0,5 – 24

питчевых, питч диам.

96 – 1

Ускоренное перемещение суппорта, м/мин:

продольное

3

поперечное

1

Мощность главного привода, кВт

15

Наибольший вес обрабатываемой детали в центрах,кг

10000,8000

Мощность главного привода,кВт

22

Масса, кг

9850, 12800, 15750, 16140, 17730, 20300, 23500

Габариты:



длина, мм

4100, 6140, 8180, 9190, 11380, 13210, 15210

ширина, мм

2200

высота, мм

1770, 1880



Стандартное оборудование:

Люнет неподвижный (Ø70-380мм.);

Люнет подвижный (Ø70-250мм.);

Патрон 4-х кулачковый Ø 1000мм.
