Изготовлен Станок трубообрабатывающий мод. РТ983

Дмитрий Алексеев06 ноября 2019 time 07:06 раздел:Главная Пресс-релизы

Трубонарезные станки модели РТ983 могут использоваться в отраслях, изготавливающих и ремонтирующих трубы и детали трубных соединений.

Станки предназначены для токарной обработки труб и деталей трубных соединений, включая нарезание метрических, дюймовых, модульных и питчевых резьб. На станке так же возможно выполнение разнообразных токарных работ.

  • Размер шрифта
  • просмотровсегодня: 1 всего: 136
  • комментариев: 0добавить комментарий
Изготовлен Станок трубообрабатывающий мод. РТ983

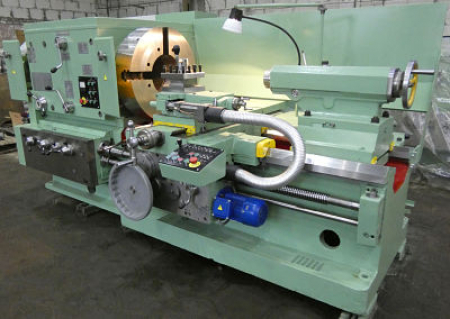

Станок трубообрабатывающий мод. РТ983

Трубонарезные станки модели РТ983 могут использоваться в отраслях, изготавливающих и ремонтирующих трубы и детали трубных соединений.

Станки предназначены для токарной обработки труб и деталей трубных соединений, включая нарезание метрических, дюймовых, модульных и питчевых резьб. На станке так же возможно выполнение разнообразных токарных работ.

Обрабатываемая на трубонарезном станке труба пропускается через полый шпиндель и зажимается двумя механизированными или ручными патронами и вращается вместе со шпинделем. Другой коней трубы устанавливается на люнет.

Частотный привод главного движения. Безмуфтовый разгон торможение шпинделя. Полуавтоматический цикл нарезки резьбы с реверсом ходового винта. Возможно исполнение станка с ЧПУ.

Параметр

Значение

max диаметр обрабатываемой трубы, мм

320

min диаметр обрабатывамой трубы, мм

70

max длина обрабатываемых концов, мм

250

Диаметр отверстия в шпинделе, мм

320

max вес детали, устанавливаемой на станке в центрах, кг

3000

Количество зажимных патронов

2

Ширина станины, мм

770



Особенности конструкции

  • станок имеет конусную линейку для нарезания конических резьб.
  • нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание .
  • благодаря большому отверстию в шпинделе ( 320 мм ) станок применяется также для токарной обработки труб и деталей трубопроводов, трубных колонн в том числе обсадных, насосно-компрессорных и бурильных, применяемых в нефтяной, газовой отрасли, а также в геологоразведке.
  • высокая мощность привода и жесткость станины, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
  • направляющие станины станков закалены и отшлифованы, это обеспечивает длительный срок эксплуатации станков с сохранением точности.
  • на станке используется регулируемый главный привод с частотным преобразователем ф. « OMRON », что позволило:
    • исключить ненадёжную пусковую (разгонную) муфту;
    • работать на высоких частотах вращения шпинделя (до 350 об/мин);
    • выбирать необходимую частоту вращения шпинделя без ручного переключения
      диапазонов передней бабки;
    • регулировать время разгона и торможения шпинделя вместе с обрабатываемой трубой.
  • коробка реверса ходового винта, которая заменена механизмом переключения, встроенным в переднюю бабку и обеспечивающим нарезания резьб, включая специальные.
  • в конструкции проведены изменения, направленные на увеличения веса обрабатываемой детали с 1000 кг до 3000 кг , что позволило обрабатывать бурильные трубы с ниппельной резьбой.
  • направляющие каретки армированы антифрикционным материалом « tur c it е». Это позволило поднять качество обработки за счёт уменьшения трения и улучшить ремонтопригодность станка.
  • расширена технологическая возможность станка за счёт применения стойки под расточную борштангу для обработки глубоких отверстий (опция).

Базовая комплектация

  • Наладка кулачков на один типоразмер трубы
  • 4-х кулачковый механизированный специальный патрон - 2 шт
  • Конусная линейка
  • Межцентровое расстояние 1000 мм
  • Межцентровое расстояние 3000 мм
  • Межцентровое расстояние 6000 мм

Опциональные расширения или исполнения

  • Люнет-поддержка
  • Опоры клиновые
  • Люнет неподвижный диам. 70 - 380 мм
  • Набор сменных зубчатых колес для нарезания спецрезьб
  • Резьбоуказатель
  • Стойка под расточную борштангу
  • Исполнение станка с ЧПУ представлено моделью РТ983Ф3 с ее опциональными расширениями:
    • Диаметр отверстия в шпинделе 360 мм
    • Оперативный переносной пульт управления УЧПУ и комплектные привода фирм: SIEMENS, FANUC, FAGOR, HEIDENHAIN
    • Транспортер стружки
