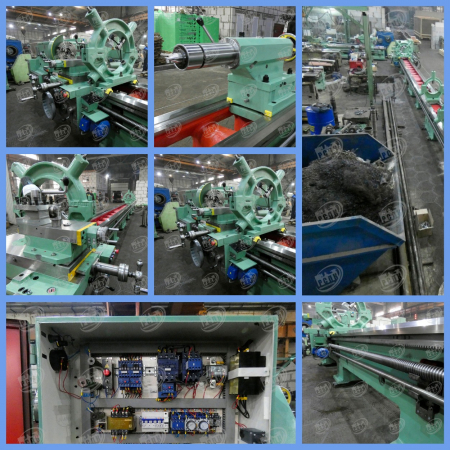

Изготовлен Токарно- винторезный станок мод.16Р40 РМЦ 12000мм. с частотным регулированием

Дмитрий Алексеев30 ноября 2019 time 14:37 раздел:Главная Пресс-релизы

предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

  • Размер шрифта
  • просмотровсегодня: 3 всего: 94
  • комментариев: 0добавить комментарий
Изготовлен Токарно- винторезный станок мод.16Р40 РМЦ 12000мм. с частотным регулированием

Токарно- винторезный станок 16К40  РМЦ 12000мм.

предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

ОСОБЕННОСТИ КОНСТРУКЦИИ 16К40

жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;

·  частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;

·  точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;

·  коробка подач обладает высокой жесткостью кинематической цепи;

·  все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;

·  ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.



·  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 16К40



Характеристика

16К40

Наибольший диаметр устанавливаемой заготовки, мм



— над станиной

840

— над суппортом

490

— над выемкой в станине

1070*

Наибольший диаметр обрабатываемой заготовки, мм



— над станиной

800

— над суппортом

490

Наибольшая длина обрабатываемой заготовки, мм

12000

Длина выемки в станине от торца фланца шпинделя, мм

450*

Наибольший вес устанавливаемой заготовки, кг

3500

Высота резца, устанавливаемого в резцедержателе, мм

40

Размер конца шпинделя передней бабки по DIN

11М

Внутренний конус в шпинделе бабки шпиндельной (метрический)

115

Количество ступеней частот вращения шпинделя

22

Диаметр цилиндрического отверстия в шпинделе, мм

105

Пределы частот вращения шпинделя, об/мин

10—1250

Пределы рабочих подач, мм/об



— продольных

0,033—5,6

— поперечных

0,013—2,064

— резцовых салазок

0,013—2,064

Пределы шагов нарезаемых резьб



— метрических, мм

1—224

— дюймовых, ниток/дюйм

28—0,25

— модульных, модуль

0,25—56

— питчевых, питч диам.

112—0,5

Ускоренное перемещение суппорта, мм/мин



— продольное

5200

— поперечное

2000

Наибольшее усилие резания, кН

20

Наибольший крутящий момент на шпинделе, кНм

3

Мощность главного привода, кВт

18,5

Габаритные размеры (вместе с электрооборудованием), мм



— длина

 14420

— ширина

1860

— высота

1625

Масса, кг

15810

* — для токарных станков с ГАПом.





Стандартное оборудование станка 16К40

·  люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);

·  люнет подвижный (диам. 20-150 мм);

·  патрон четырехкулачковый диам. 800 мм или диам. 630 мм;

·  патрон трехкулачковый диам. 400 или 315 мм.

Оборудование станка 16К40  за отдельную плату

·  люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);

·  резьбоуказатель;

·  конусная линейка;

·  резцедержатель с быстросъемными блоками.
