Токарно-винторезный станок РСС 562-2

Дмитрий Алексеев04 ноября 2022 time 18:02 раздел:Главная Пресс-релизы

Токарно-винторезный станок РСС 562-2 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевойрезьб.

  • Размер шрифта
  • просмотровсегодня: 1 всего: 107
  • комментариев: 0добавить комментарий

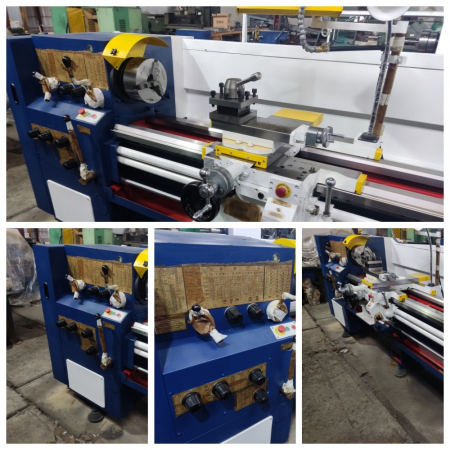

Токарно-винторезный станок РСС 562-2

Краткое техническое описание станка и его особенности.



Токарно-винторезный станок РСС 562-2 предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевойрезьб.



Шпиндельная бабка:

Количество скоростей шпинделя - двадцать две прямого и двенадцать обратного вращения. В шпиндельном узле применяются специальные конические роликовые подшипники, обеспечивающие высокую точность и жесткость шпинделя. Для смазки подшипников используется циркуляционная система смазки, обеспечивающая работоспособность шпиндельного узла при напряженных режимах (значительные числа оборотов, высокие нагрузки).



Задняя бабка:

Относительно направляющей плиты (мостика) корпус бабки может перемещаться в поперечном направлении +/-15 мм с помощью винта, что используется при точении длинных пологих конусов на деталях, закрепленных в центрах. Задняя бабка имеет пневматическое устройство, облегчающее перемещение ее по направляющим станины и предотвращающее износ направляющих.



Коробка подач:

Конструкция коробки подач позволяет получить широкий диапазон подач (0,05-2,8 мм/об), а также обеспечить нарезание метрической, дюймовой, модульной и питчевойрезьб, при этом резьбы 11 и 19 ниток на дюйм можно нарезать без замены сменных зубчатых колес. Для нарезания резьб повышенной точности в коробке подач предусмотрено положение, при котором ходовой винт включается напрямую, минуя механизм коробки подач.



Фартук:

Имеет блокирующие устройства, препятствующие одновременному включению продольной и поперечной подачи суппорта и маточной гайки. Для предохранения механизма фартука от перегрузок имеется предохранительный механизм с двумя последовательно установленными кулачковыми муфтами. Это позволяет вести обработку деталей по упорам при продольном и поперечном точении. Максимальное тяговое усилие — 1000 кгс.



Суппорт:

Имеет механизм автоматической подачи верхних салазок. Величина подачи резцовых салазок равна 1/4 величины продольной подачи суппорта, то есть минимальная величина подачи равна 0,0125 мм/об. Таким образом, можно осуществлять тонкое точение, а также обрабатывать детали из закаленной стали и труднообрабатываемых материалов.











Технические характеристики токарно-винторезного станка РСС562-2

Диаметр отверстия в шпинделе, мм

55

Класс точности по ГОСТ 8-82

П

Шероховатость

Ra 1,25

Условный размер конца шпинделя ГОСТ 12593

Морзе 6

Наибольший диаметр обрабатываемого изделия, мм

над станиной

500

над суппортом

290

Наибольшая длина обрабатываемого в центрах изделия, мм

2 000

Максимальный вес устанавливаемого изделия, кг

в патроне/ в центрах и люнетах в соответствии с РМЦ

300/1800

Пределы частот вращения шпинделя, об/мин.

16...2 000

Пределы рабочих подач суппорта, мм/об.

продольных/ поперечных

0,05...2,8/ 0,025...1,4

Пределы шагов нарезаемых резьб

метрических, мм

0,5...112

модельных, модуль

0,5...112

дюймовых, число ниток/дюйм

56...0,5

питчевых, питч

56...0,5

Мощность электродвигателя главного привода, кВт

7,5

Масса, кг

3 650

Габариты, мм

длина/ ширина/ высота

3 380/ 1 265/ 1 485



Комплектация



Стандартная комплектация

Дополнительная комплектация за отдельную плату(по запросу) :

Класс точности П по ГОСТ 8-82



3-х кулачковый патрон ф 250 мм

Диаметр сквозного отверстия в шпинделе

до 63 мм.

4-х позиционный резцедержатель

УЦИ на 2 оси

Ограждение патрона

Конусная линейка

Ограждение зоны резания





Система охлаждения

3-х кулачковый патрон ф 315 мм.

Руководство по эксплуатации (паспорт)

Комплект виброопор

Задняя бабка с пневморазгрузкой



Люнет подвижный и неподвижный

Центр передней бабки

Сменные шестерни

Центр задней бабки











Срок гарантии: 12 месяцев с даты поставки или 12 месяцев с даты пуска станка нашими специалистами, но не более 14 месяцев с даты поставки.
