Принцип работы тензометрического датчика

14 ноября 2022 time 12:48 раздел:Главная Пресс-релизы

Одним из важнейших элементов весоизмерительного оборудования (автомобильных весов) является тензометрический датчик.

  • Размер шрифта
  • просмотровсегодня: 1 всего: 191
  • комментариев: 0добавить комментарий

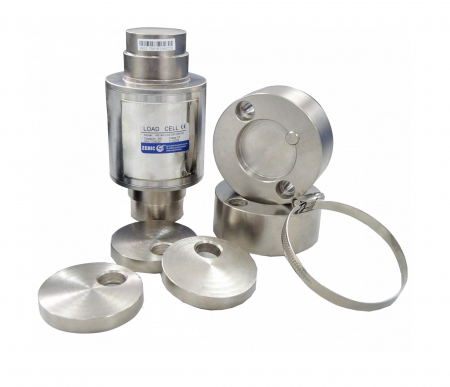

Принцип работы тензометрического датчика

Что такое тензодатчик?

Тензометрический датчик, в соответствии с п.2.1.2 ГОСТ 8.631-2013 представляет собой весоизмерительный элемент, который реагирует на изменение величины физического воздействия (усилия) и переводит его в электрический сигнал. Фактически это резистор, меняющий параметр омического сопротивления, по отношению к прилагаемой силе. На практике широко используются для измерения массы и нагрузки в весоизмерительных системах. В зависимости от сферы применения используются различные типы тензодатчиков, отличающихся как принципом действия, так и конструктивными особенностями.

Конструкция

В качестве примера рассмотрим наиболее простой вариант тензодатчика, где в роли чувствительного элемента выступает тензорезистор. Конструктивно его можно представить в виде тонкой упругой проволоки или пленки, распределенной по контролируемой поверхности.

Работа тензорезистора основывается на законе Гука, гласящем, что изменение электрического сопротивления по отношению к исходному положению элемента пропорционально удлинению или сжатию сенсора.

Принцип работы тензометрического датчика

Устройство и принцип работы

Основу тензодатчика составляет тензорезистор, оснащенный специальными контактами, закрепленными на передней части измерительной панели. В процессе измерения чувствительные контакты панели соприкасаются с объектом. Происходит их деформация, которая измеряется и преобразуется в электрический сигнал, передаваемый на элементы обработки и отображения измеряемой величины тензометрического датчика.

Принцип работы тензометрического датчика

В зависимости от сферы функционального использования датчики различаются как по типам, так и по видам измеряемых величин. Важным фактором является требуемая точность измерения. Например, тензодатчик грузовых весов на выезде с хлебозавода совершенно не подойдет к электронным аптекарским весам, где важна каждая сотая часть грамма.

Преимущества и недостатки тензодатчиков

Широкое применение тензодатчики получили благодаря своим свойствам:

  • возможности монолитного соединения датчика деформации с исследуемой деталью;
  • малой толщине измерительного элемента, что обеспечивает высокую точность измерения с погрешностью 1-3 %;
  • удобстве крепления, как на плоских, так и на криволинейных поверхностях;
  • возможности измерения динамических деформаций, меняющихся с частотой до 50000 Гц;
  • возможности проведения измерений в сложных условиях окружающей среды в температурном интервале от -240 до +1100˚С;
  • возможности измерений параметров одновременно во многих точках деталей;
  • возможности измерения деформации объектов, расположенных на больших расстояниях от тензометрических систем;
  • возможностью измерения деформаций в движущихся (крутящихся) деталях.

Из недостатков следует отметить:

  • влияние метеоусловий (температуры и влажности) на чувствительность датчиков;
  • незначительные изменения сопротивления измерительных элементов (около 1%) требует применение усилителей сигналов.
  • при работе тензодатчиков в условиях высокотемпературной или агрессивной среды необходимы специальные меры их защиты.

Как выбрать?

При выборе модели для измерения какого-либо физического усилия или веса, необходимо руководствоваться основными параметрами сенсора. К таким характеристикам относятся:

Диапазон измерений – определяет границы весовой нагрузки, которую сможет фиксировать тензодатчик;

Класс точности – выбирается в зависимости от параметров оборудования и требований к точности измерений;

Схема подключения – по количеству подключаемых выводов может использоваться четырех или шестипроводная схема;

Термокомпенсация – для тензодатчиков, где необходима высокая точность измерений, важно учитывать влияние температуры окружающей среды, применяются термокомпенсирующие элементы;

Степень защиты – обозначается индексом IP и определяет устойчивость к воздействию пыли и влаги на тензодатчик.
