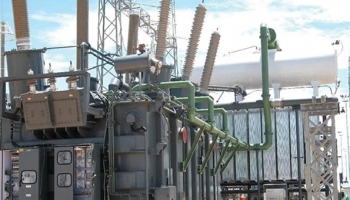

В качестве главных составляющих оборудования трансформаторных подстанций используются силовые, измерительные трансформаторы, шинные приборы, автоматические управляющие устройства, выполняющие функцию контроля.
Главные шинные устройства способствуют осуществлению приема электрической энергии с целью последующего распределения в специальных распределительных устройствах, а также на подстанциях. Шинные устройства крепятся посредством применения крепежных элементов на изоляторах, изготовленных из фарфора.
Для закрытых распределительных устройств применяются, как правило, голые алюминиевые шины в виде полос, характеризующихся прямоугольным сечением. Распределительные устройства низкого напряжения, так называемые шкаф рунн, рассчитаны на токи до 4000 А. Шины окрашиваются в разный цвет с целью распознавания конкретных фаз. Главные шины соединяются с электролиниями специальными устройствами (выключателями). Каждое электросоединение распределительных устройств показывают в виде однолинейной схемы с представленными схематичными обозначениями всех составляющих компонентов установки.
С целью включения в работу измерительных устройств, а также обмоток, управляющих и защитных реле используются измерительные трансформаторы. Разъединители, выключатели нагрузки и мощности, разрядники относят к категории защитных и коммутационных устройств.
Для контролирования работы различных электроустройств, характеризующихся стабильно высоким переменным током применяются масляные выключатели, которые необходимы при нормальной и перегруженной эксплуатации.
Масляные выключатели классифицируются на:
- Баковые, отличающиеся крупным объемом масла, применяемого в качестве изолирующей среды;
- Горшковые, характеризующиеся сравнительно небольшим количеством масла, используемые в роли дугогасящей среды. Благодаря усиленной прочности цилиндров, а также небольшого количества масла при эксплуатации горшковых выключателей исключается возможность возникновения взрывоопасной ситуации.
