Водяное отопление предполагает использование разных нагревательных приборов, среди которых стальные панельные радиаторы занимают отдельную нишу. Изделия отличаются простой конструкцией в виде двух соединенных между собой гладких или профилированных прямоугольных металлических пластин. Движение теплоносителя осуществляется по образованным в результате штамповки каналам. Нагрев воздуха в помещении происходит путем прямого излучения, для усиления которого радиаторы оснащаются конвекционными элементами (ребрами).
Конструкция
Стальные панельные батареи отопления по количеству нагревательных поверхностей делятся на 3 вида:
- Однорядные. Это плоские прямоугольные изделия без конвекционных элементов;
- Двухрядные. Отопительные приборы, состоящие из двух соединенных параллельно панелей, внутри которых, как правило, располагается оребрение;
- Трехрядные. Панели имеют аналогичную двухрядным изделиям конструкцию, плюс дополнительная секция обогрева.
Многорядные стальные батареи могут оснащаться внешним защитно-декоративным кожухом. Для повышения визуальной привлекательности, а также антикоррозийной защиты поверхность изделий обрабатывается термостойкими полимерными материалами.
Технические характеристики
Панельные стальные радиаторы изготавливаются в широком размерном ассортименте:
- высота: 200-900 мм;
- длина: от 400 до 3000 мм;
- глубина секций: 60-152 мм;
- межосевое расстояние 200-900 мм;
- вес: от 3,6 до 227 кг;
- объем теплоносителя: 0,7-40 л.
В зависимости от марки, серии и конструктивных особенностей технические параметры нагревательных приборов могут различаться в ту или иную сторону. Средние значения выражаются следующими значениями: рабочее давление в системе 6,0-8,5 атм, опрессовочное – до 13 атм, а температура теплоносителя в пределах 110-120℃. Тепловая мощность плоских радиаторов – табличное значение, которое, как правило, указывается на упаковке. Например, данный показатель двухсекционной батареи (типа 22) размером 500 на 900 мм, при температуре рабочей жидкости 50-70℃ составляет 1115 Вт.

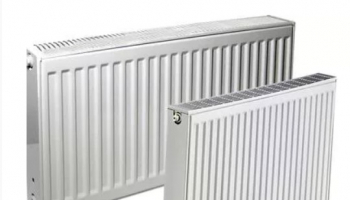

Преимущества
Помимо визуальной привлекательности панельные радиаторы из стали имеют следующие положительные качества:
- ресурс эксплуатации более 25 лет;
- использование в отопительных системах с разными видами нагревательных котлов;
- малый объем рабочей жидкости, повышенный показатель теплоотдачи;
- отсутствие ограничений к составу теплоносителей;
- широкий выбор геометрических размеров, внешнего оформления;
- несложная установка, простой уход, невысокая стоимость.
Необходимый запас механической и гидравлической прочности достигается использованием при производстве радиаторов листовой стали толщиной до 1,5 мм, при этом поперечное сечение конвекционных пластин составляет 0,4-0,5 мм.
Способ установки
Монтаж конвекционных приборов панельного типа не отличается от моделей другого типа и состоит из нескольких этапов: определение места установки, разметка, крепление, подключение к централизованной или автономной системе жидкостного отопления. Для инсталляции потребуется стандартный набор арматуры: заглушки, кран Маевского, термостат, а для уплотнения соединений – сантехнический лен, ФУМ-лента. Подключение панельных стальных радиаторов зависит от их типа и может быть боковым, диагональным, нижним.
