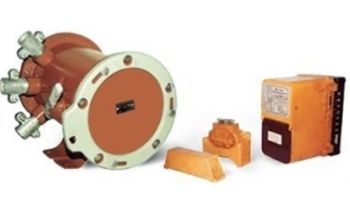

Оборудование для шахт и горных выработок должно отвечать повышенным требованиям надежности, установленным государственными органами контроля за безопасностью проводимых работ. Именно таким стандартам соответствует унифицированный датчик контроля положения подвижных объектов на шахтах ДКПУ-22. Его основным назначением является защита подъемных устройств различного типа от возможного превышения норм подъема, которые могут привести к возникновению аварийной ситуации.
Устройство и принципиальная схема работы
В отличие от датчика подобного типа ДКПУ-12, разработанного специально для работы в условиях шахт с превышением норм по содержанию в воздухе пыли и вредных газов, ДКПУ-22 применяется исключительно на поверхности выработок и состоит из:
- Исполнительного блока БИ-2.
- Первичного преобразователя ПП-2.
- Магнита первичного преобразователя МПП.
Надежный и герметичный корпус устройство допускает его эксплуатацию при температуре воздуха от -40 до +40 С и относительной влажности до 100% без перебоев и аварийных отключений.
Концевая защита электрических схем датчика обеспечивается высокими эксплуатационными параметрами используемых деталей, способных выдерживать скачки напряжения и рассчитанных на работу при:
- Напряжении электрического тока – 380, 220 или 127 В.
- Частоте переменного тока – 50 Гц.
Расчетное время срабатывания датчика составляет 0,1 секунда, что является хорошим показателем для устройств подобного принципа действия.
Датчик оснащен клеммами с завинчивающимися фиксаторами, что позволяет быстро и надежно подключать его к сети подъемного механизма. На корпусе имеется выбитая маркировка и указательные таблички над клеммами «Искробезопасные цепи» (заземление), с одной стороны и «сеть», с другой. Электрическая схема самого устройства представлена на табличке, закрепленной на верхней части корпуса. Обозначения позволяют надежно, быстро и качественно проводить монтаж ДКПУ-22 в рабочую схему любых типов подъемных устройств на современных шахтах.
