Вводные муфты и патрубки

Для защиты от механических повреждений проводников, подводящих электроэнергию к электрическим машинам или отводящую её от шкафов и пультов управления к исполнительным механизмам, в местах их прохода через стенки корпуса используют вводные муфты и патрубки. Это позволяет выполнить электрическое соединение отдельных модулей оборудования и подключить его к сети с использованием унифицированных элементов, имеющих регламентированные соединительные размеры.

Особенности муфты и патрубка

При идентичности функционального назначения, патрубок вводной используется при электрическом соединении шкафов и оборудования, разводка между которыми выполнена с использованием металлических труб, а муфта вводная МВ – при защите соединительных кабелей металлорукавом. Элементы крепления на корпусе оборудования у них идентичны и выполняют две основные функции:

• Быструю и надёжную фиксацию в месте установки;
• Обеспечение электрического контакта с корпусом, что достигается использованием царапающей заземляющей гайки.

Важно, что использование муфт и патрубков позволяет оперативно менять конфигурацию оборудования или количество проходящих через них проводников, так как эти узлы защиты кабелей и жгутов легко разбираются. Чтобы надёжно и быстро соединить установленный на корпусе оборудования или стенке шкафа управления патрубок вводной с защищающей силовые и сигнальные цепи металлической трубой, используют муфты трубные серии ТР, соответствующего размера. Они способны выдерживать значительные механические нагрузки и надёжно соединяют патрубок вводной с трубой.

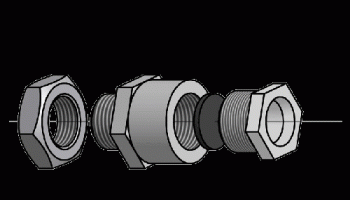

Муфта вводная МВ позволяет надёжно зафиксировать в точке ввода металлорукав соответствующего диаметра. Важно, что соединение отдельных узлов оборудования с использованием металлорукава различных типов и электромонтажного шланга предоставляет определённую свободу взаимного перемещения. Основным назначением муфты является предотвращение возможности оголения проводов и кабелей в месте ввода. Наличие уплотнительных резиновых прокладок, входящих в комплект поставки и устанавливаемых в месте крепления к корпусу оборудования и обжима металлорукава, обеспечивает степень защиты соединения с использованием муфт серии МВ на уровне IP54.

Максимально полную информацию об ассортименте и применяемости выпускаемых ЗЭТА вводных муфт и патрубков, можно получить по тел. 8-800-200-72-36, а также посетив интернет-магазин завода.
