Силовые трансформаторы – это устройства для преобразования тока одного вида напряжения в электроэнергию иного типа. Поэтому приборы трансформаторов необходимы на подстанциях электроснабжения. Для качественного, безопасного соединения проводников употребляются зажимы плашечные типа НН и ВН.
Назначение устройства
Аппаратные зажимы (флажки, башмаки, токосъемники, лопатки, лаши или лапки) осуществляют бесперебойный контакт шинопроводов подстанции с частями токовывода низкого напряжения. Также эти детали уменьшают негативные результаты переходных процессов в электрической сети.
На выходе трансформатора находится место для зажима. Деталь прочно соединяется болтами, что обеспечивает необходимый контакт.
Эксплуатационные требования
При работе данная деталь должна обеспечить надежный электрический контакт между разными типами проводников. Изделие обязано сохранять свои изначальные свойства при длительном воздействии неблагоприятных внешних факторов:
- Перепад температуры.
- Повышенная влажность.
- Механические повреждения.
При монтаже важным свойством является технологичность.

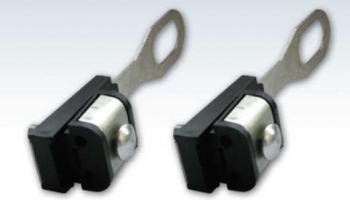

Характеристика плашечных зажимов
Их изготавливают из латуни марки ЛС – 59-1, чем обеспечивается наилучший уровень пропуска электрического тока и его потери минимизированы при нагреве.
Для оптимальной токопроводимости и неплохой изоляции с внешними природными факторами, зажимы по заказу покрываются дополнительным защитным покрытием, таким как олово-висмутом. Такой слой обеспечивает более плотный, равномерный контакт за счет своей пластичности.
Контактные плашечные зажимы предназначены для масляных силовых трансформаторов ТМ, ТМГ, ТМЗ, ТМФ, ТМГсу мощностью 250, 400, 630,1000, 1600, 2500 и 4000 кВА.
Болты, обеспечивающие большое усилие сжатия, делают из стали горячего цинкования. Покрытие позволяет противостоять коррозии металла и удобную дальнейшую эксплуатацию (болтовые стяжки периодически требуют подтяжки).
Частой проблемой является соединение разных проводников, например медь с алюминием. Конструкция позволяет уверенно решать эту задачу.
Применение плашечных зажимов на силовых масляных трансформаторах обеспечивает:
- Надежную бесперебойную работу.
- Длительное использование аппаратуры.
- Легкий монтаж.
Используйте эту деталь для трансформаторов разного типа.
