Современные технологии обработки металлов резанием предусматривают внедрение и использования новейшего оборудования для повышения качества, а также снижения стоимости конечного изделия (детали). Ярким представителем такого оборудования стал станок плазменной резки с чпу, который применяется в самых различных отраслях промышленности, а также для кустарного (небольшого, частного) производства. Его отличительной особенностью считается высокая производительность и точность, а также компактные размеры.
Устройство и технические характеристики
Как и любое другое оборудование для обработки (резки) металлов плазменные станки могут отличаться по габаритам, типу устройства и применяемой схемы управления. Несмотря на имеющиеся различия их объединяет обязательное наличие следующих комплектующих:
- Оснащенный системой подачи газового состава плазматрон.
- Механические приспособления для магнитного крепления резака, позволяющие ему свободно перемещаться относительно обрабатываемой поверхности заготовки.
- Непосредственно рабочий стол, оснащенный поворотной поверхностью для облегчения закрепления детали.
- Датчика, осуществляющего контроль за высотой расположения газового резака над поверхностью.
- Зубчатые рейки и профильная рельса для продольного и поперечного перемещения оборудования.
- Блок системы ЧПУ.

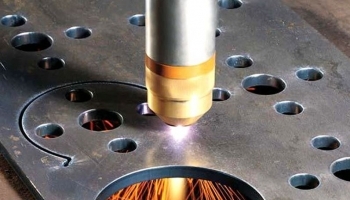

В ходе работы станка воздушная струя под определенным давлением, получая дополнительное завихрение, подается непосредственно на резак. Расположенный на нем электрод раскаляет струю до температуры 20-30 тысяч градусов С и проводит ее ионизацию. Полученная плазма становится отличным проводником электрического тока и расплавляет обрабатываемый металл в месте соприкосновения. Излишки металла из места среза выдуваются за счет высокого давления потока.
Качество и направление движения резака контролируется программным обеспечением, что позволяет производить не только прямолинейный, но и фигурный, достаточно сложный рез. Оснащение оборудования ЧПУ не требует от рабочего высокой квалификации и опыта, все действия контролируются автоматикой.
